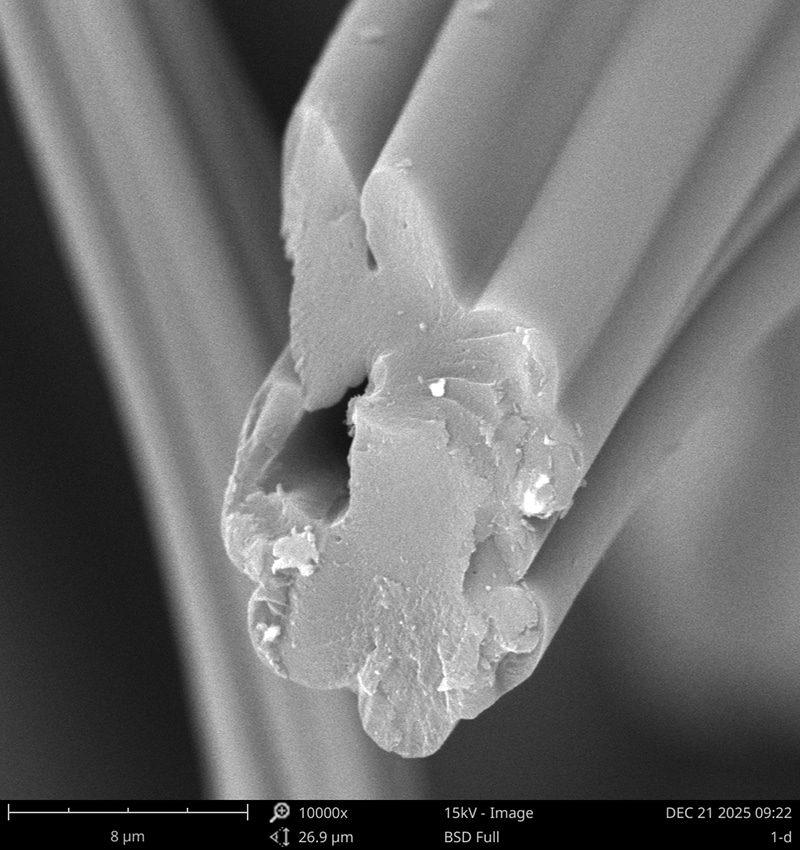

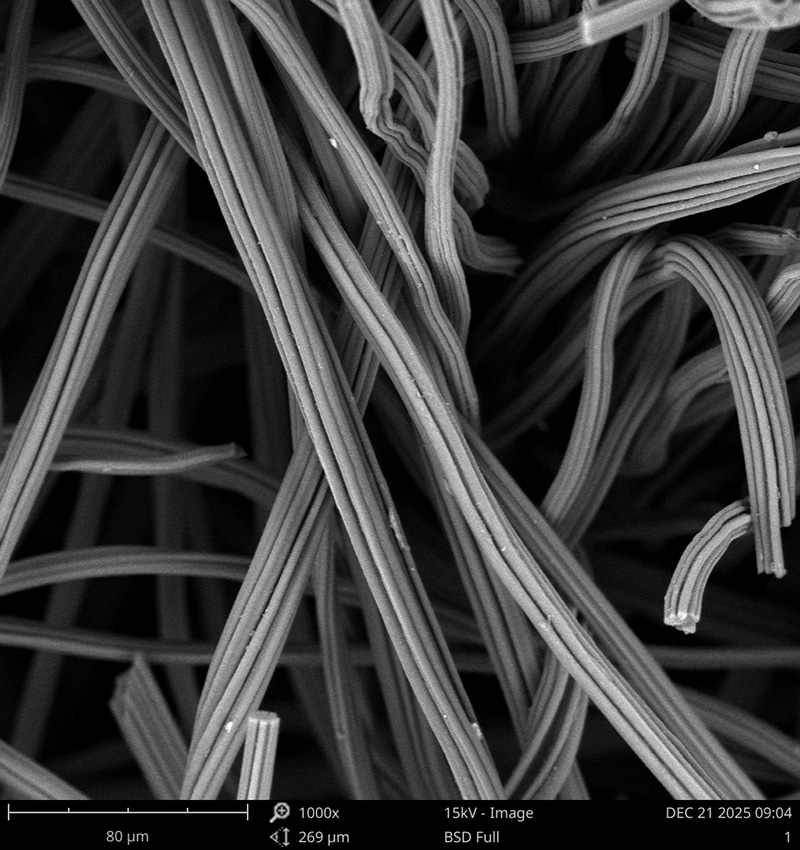

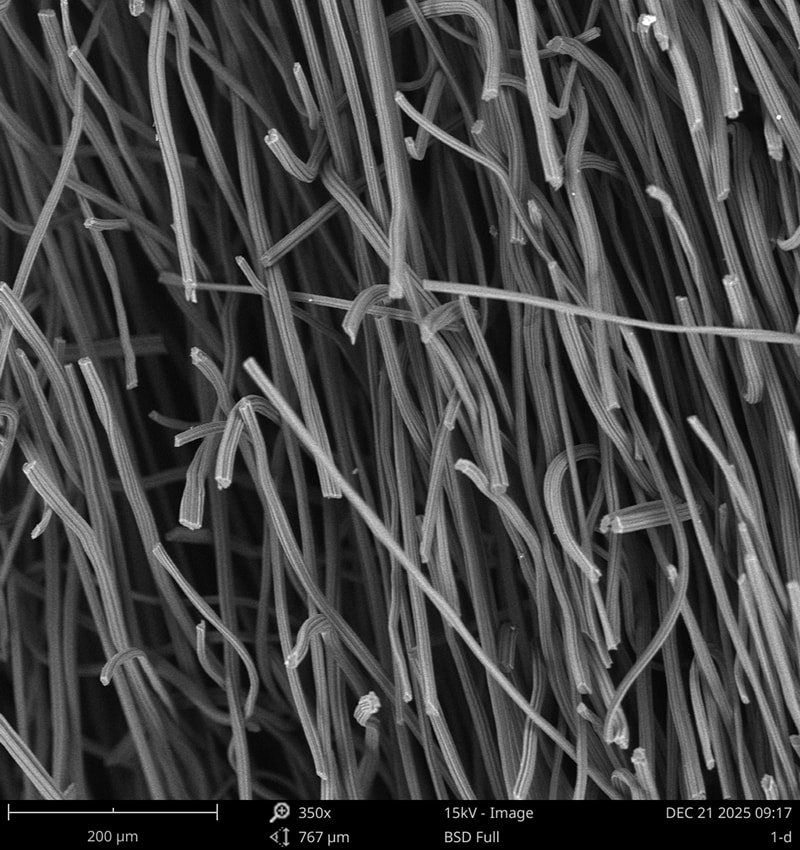

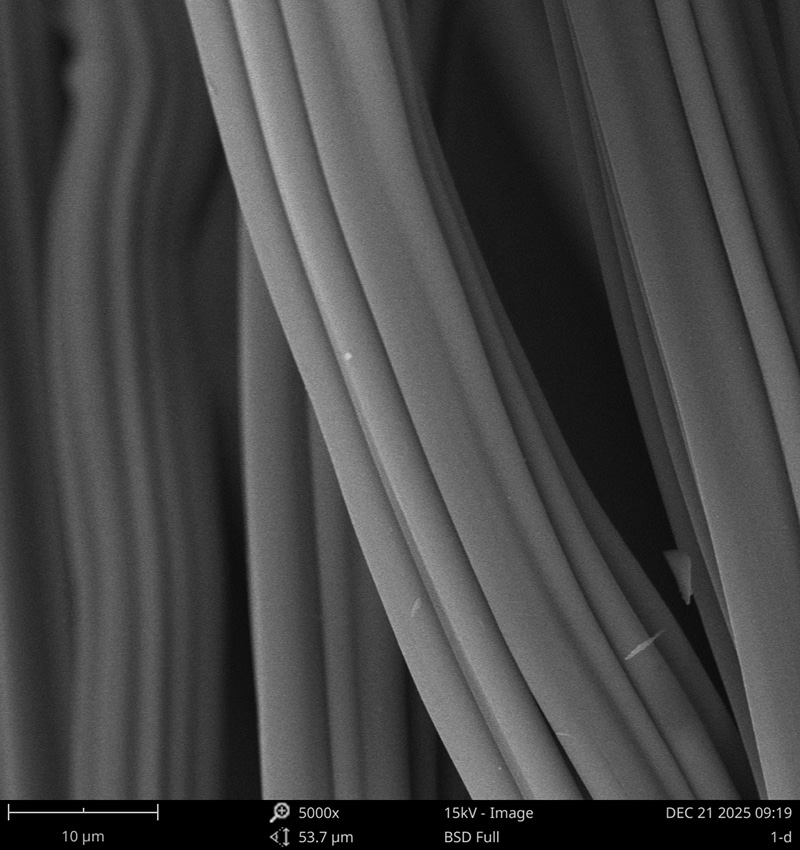

সেমিকন্ডাক্টর ক্রিস্টাল-টান ফার্নেসের তাপীয় ক্ষেত্র হল একটি গুরুত্বপূর্ণ কারণ যা স্ফটিক টানার গুণমানকে প্রভাবিত করে। আমাদের কোম্পানি ফাইবার কাঠামো থেকে শুরু করে, একটি ফাঁপা কাঠামোর সাথে কার্বন ফাইবার প্রস্তুত করে এবং বারবার ডেটা পরীক্ষার উপর ভিত্তি করে নির্দিষ্ট ব্যাসের কার্বন ফাইবার নির্বাচন করে। একই সময়ে, আমরা গ্রাফিটাইজেশন অনুঘটক উপকরণও লোড করি। একই তাপমাত্রার গ্রাফিটাইজেশনের অধীনে, গ্রাফিটাইজেশনের ডিগ্রি বেশি। তদুপরি, আমরা আরও অভিন্ন ফ্ল্যাট-ল্যাড সুইডিং প্রক্রিয়া বেছে নিই এবং অনুভূত ঘনত্ব এবং বেধের অভিন্নতা এবং ধারাবাহিকতা বেশি। অতএব, এই প্রযুক্তিগত প্রক্রিয়া দ্বারা তৈরি অনুভূত গ্রাফাইটের চমৎকার তাপ নিরোধক এবং তাপ সংরক্ষণ কর্মক্ষমতা, সেইসাথে চমৎকার অক্সিডেশন প্রতিরোধ ক্ষমতা রয়েছে। ব্যাচের ধারাবাহিকতা বেশি। তথ্য তুলনা অনুসারে, বর্তমান তাপ নিরোধক কর্মক্ষমতা আন্তর্জাতিক নেতৃস্থানীয় স্তরে পৌঁছেছে।
| নাম | ইউনিট | গ্রাফাইট নরম অনুভূত | মন্তব্য | ||
| VLG-5/VLG-10 | VLGY-5/VLGY-10 | ||||
| পুরুত্ব | মিমি | 5/10 | 5/10 | অন্যান্য স্পেসিফিকেশন | |
| ঘনত্ব | g/cm³ | ০.০৮-০.১১ | ০.০৭-০.০৯ | ||
| প্রস্থ | m | 1.3-1.6 | 1.3-1.6 | ||
| ব্রেকিং শক্তি | এমপিএ | ≥0.3 | ≥0.2 | ||
| কার্বন সামগ্রী | % | ≥99.80 | ≥99.80 | ||

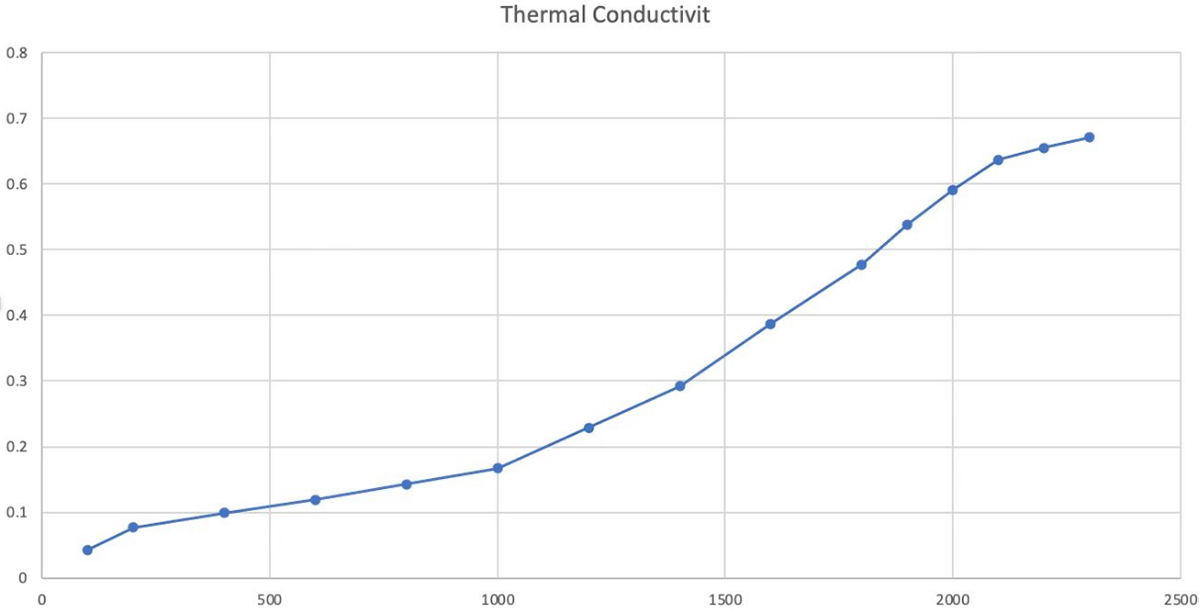

| তাপ পরিবাহিতা | W/m·k | 1000℃ | ≤0.17 | ≤0.23 | |
| 1500℃ | ≤0.35 | ≤0.38 | |||
| তাপ চিকিত্সা তাপমাত্রা | ℃ | ≥1800 | ≥1800 | ||
| ফাইবার শেডিং হার | % | ≤0.3 | ≤0.3 | ||
| নির্দিষ্ট | m²/g | 3-7 | 3-7 | ||
| ছাই সামগ্রী | পিপিএম | ≤300 | ≤300 | ||
| পণ্য | তাপীয় পরিবাহিতা (1000℃) (W/m·k) | ঘনত্ব (g/cm³) | এয়ার অ্যাবলেটিভিটি (600℃, 1 ঘন্টা) (%) |
| Naco VLG-10 soft felt | 0.17 | 0.1 | 6.21 |
| Naco VLGY-10 নরম অনুভূত | 0.23 | 0.08 | 9.95 |
| জার্মান এসজিএল নরম অনুভূত | 0.25 | 0.1 | 10.12 |
| ফ্রেঞ্চ মেলসন নরম অনুভূত | 0.25 | 0.08 | 6.32 |
| আমেরিকান মরগান নরম অনুভূত | 0.23 | 0.1 | 10.22 |
ক্লায়েন্ট সাইড দ্বারা পরিমাপকৃত প্রকৃত ডেটা
 |  |
 |  |
